Dämmstoffhalter DHK / DHK 45
  • Produktbild: "fischer Dämmstoffhalter DHK 100"
  • Anwendungsbild
  • Anwendungsbild
    • Anwendungsbild
    • Produktbild
    • Anwendungsbild
      Art.-Nr. 80940

      fischer Dämmstoffhalter DHK 100

      Produktvarianten
      Bilddaten herunterladen
      Top Features
      • Reduzierter Bohraufwand: Optimierte Geometrie reduziert Verankerungstiefe.
      • Dauerhafter Anpressdruck durch flexible Stege im Tellerbereich.
      • Einfache Schlagmontage spart Zeit und Kosten.
      • Optisch neutrales Fugenbild bei schwarz kaschierten Dämmplatten durch schwarze Färbung.

      Die Vorteile / Produktbeschreibung

      Der wirtschaftliche Kunststoff-Dämmstoffhalter für alle weichen Dämmplatten.
      Vorteile
      • Die optimierte Geometrie des Spreizbereichs sorgt für eine geringe Verankerungstiefe und reduziert den Bohraufwand.
      • Flexible Stege im Tellerbereich passen sich dem Dämmstoff an und sorgen für dauerhaften Anpressdruck.
      • Die einfache Schlagmontage ermöglicht einen schnellen Setzvorgang und reduziert so den Arbeitsaufwand.

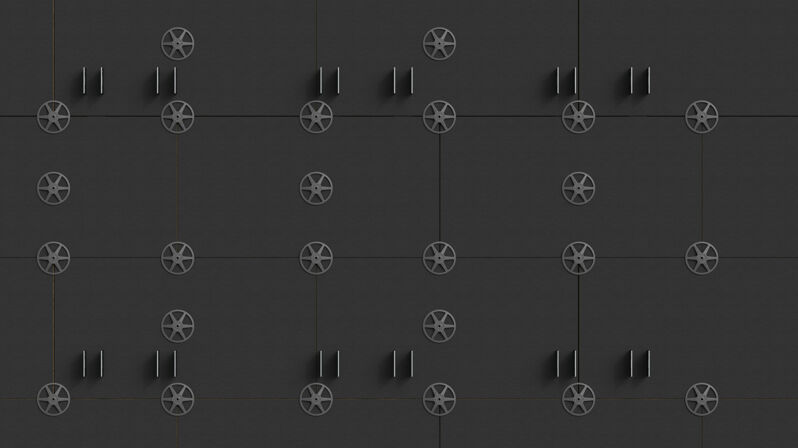

      • Die Färbung des DHK ermöglicht auf schwarz kaschierten Dämmplatten ein optisch neutrales Fugenbild in der hinterlüfteten Fassade.
      Der fischer Dämmstoffhalter DHK ist der wirtschaftliche Kunststoff-Dämmstoffhalter für Dämmplatten mit geringer Druckfestigkeit. Der DHK wird in der Durchsteckmontage mit dem Hammer eingeschlagen. Beim Einschlagen verspannen die Rippen im Bohrloch und der DHK wird optimal angepresst. Der fischer Dämmstoffhalter DHK ist geeignet, um Dämmplatten in Voll- und Lochstein, Beton und Porenbeton zu verankern.

      Anwendung und Zulassung

      Anwendungen

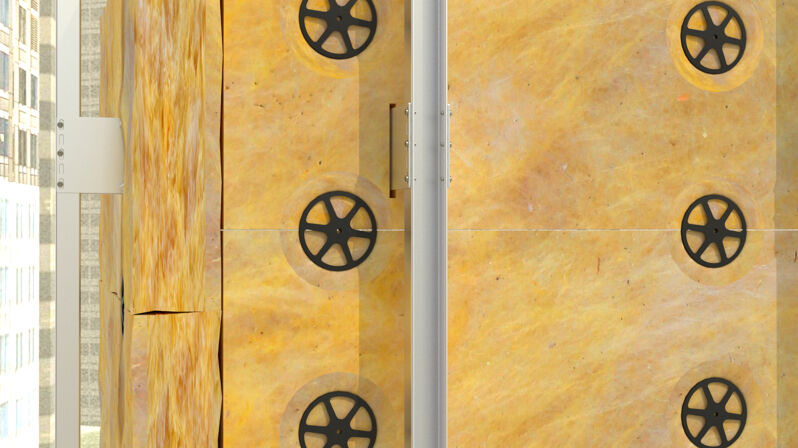

      Zur Fixierung von weichen und druckfesten Dämmstoffen in der hinterlüfteten Fassade wie:
      • Mineralwolle
      • PU-Hartschaumplatten
      • Holzwolleleichtbauplatten
      • Kork- / Kokosplatten
      • Polystyrol
      • Schaumglasplatten
      Baustoffe
      • Beton
      • Hohlblock aus Leichtbeton
      • Hochlochziegel
      • Kalksand-Lochstein
      • Kalksand-Vollstein
      • Naturstein mit dichtem Gefüge
      • Porenbeton
      • Vollstein aus Leichtbeton
      • Vollziegel
      Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.
      Zulassungen
      • EPD-FIW-20210314-CBD1-EN

      Montageanleitung

      Funktionsweise / Montage
      • Der DHK wird in Durchsteckmontage mit dem Hammer eingeschlagen.
      • Die Tellergröße des Dämmstoffhalters ist entsprechend der Druckfestigkeit des Dämmstoffes zu wählen: DHK 45 für druckfeste, DHK 90 für weiche Dämmstoffe.
      • Durch das Verspannen der Rippen im Bohrloch erhält der DHK den optimalen Anpressdruck.
      • Temperaturbereich im montierten Zustand: -40 °C bis +80 °C.
      Montagebild
      1 / 3
      • 1
        Montagebild
      • 2
        Montagebild
      • 3
        Montagebild

      Technische Daten

      Bohrernenndurchmesser (
      d0
      )      		8 mm
      Teller-ø 90 mm
      Dübellänge (
      l
      )      		125 mm
      Min. Bohrlochtiefe (
      h1
      )      		30 mm
      Min. Verankerungstiefe (
      hef
      )      		20 mm
      Max. Dicke des Anbauteils (
      t fix
      )      		100 mm
      Verpackungsvariante Faltschachtel
      Menge 250 Stück
      GTIN (EAN-Code) 4006209809402

      Dokumente zum Download

      EPD - Europäische Umweltdeklaration
      pdf, EPD-FIW-20210314-CBD1-EN
      Umwelt-Produktdeklaration für fischer WDVS-/ Dämmstoffbefestigungen
      Gültig ab 22.02.2022
      bis 21.02.2027
      Lastentabelle
      pdf,
      Dämmstoffhalter DHK - Empfohlene Lasten eines Einzeldübels.
